Os tubos escondidos dentro da peça
Em Billund, um fabricante de brinquedos pôs cilindros ocos dentro do bloco de plástico e descobriu por que ele soltava do conjunto.
|

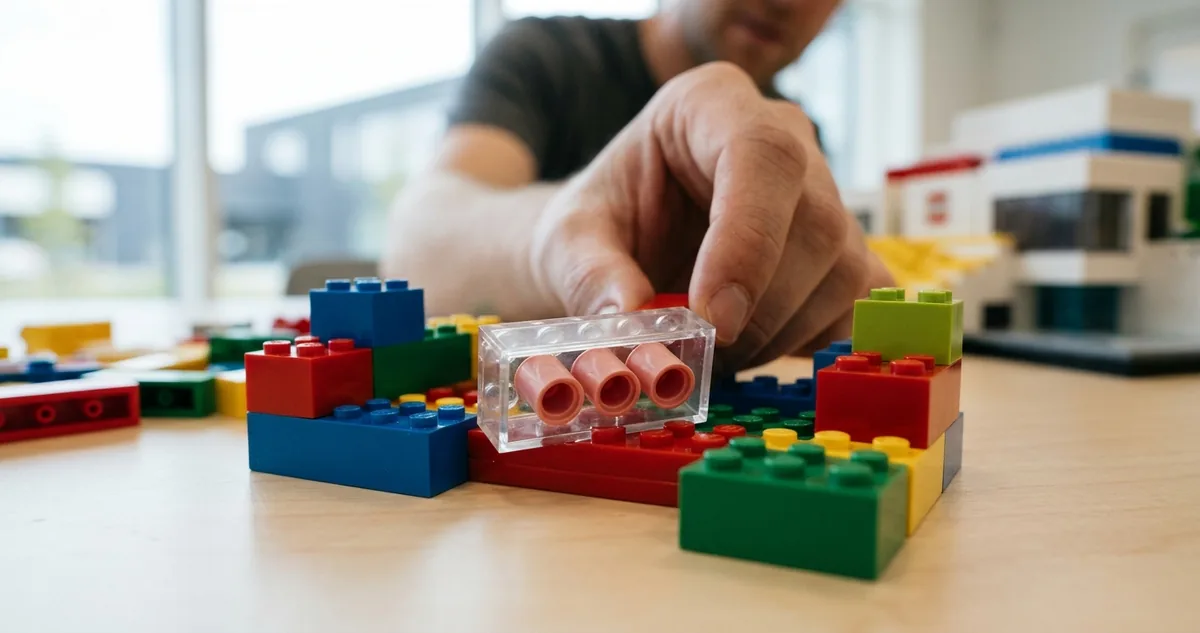

Billund, 1958: o tubo por dentro do bloco
|
| ▼ |
| |
|
Dinamarca, começo dos anos 1950. Numa oficina de brinquedos de madeira em Billund, uma máquina de moldagem por injeção comprada da Inglaterra cospe blocos de plástico com pinos em cima e um vão oco embaixo.
O bloco encaixa. O problema é que ele encaixa mal. Empilhados, dois deles seguram um no outro por atrito de parede contra pino, e basta levantar a construção pela base para a metade de cima ficar no chão.
Uma criança percebe a falha antes de qualquer engenheiro. Ela monta uma torre, ergue a torre e vê a torre se desmanchar no meio do caminho, e a segunda tentativa já vem com desconfiança da peça.
A fragilidade tinha causa geométrica, não de material. O pino toca a parede interna do bloco de cima em apenas dois pontos de contato reais, e dois pontos não formam trava: formam um apoio que qualquer torção desfaz.
Havia também um limite de combinação que ninguém tinha nomeado ainda. Como a fixação dependia do alinhamento perfeito entre pino e parede, duas peças só se sustentavam quando ficavam exatamente sobrepostas, e um bloco atravessado por cima de dois outros ficava bambo.
O plástico ainda carregava desconfiança no varejo. Lojistas dinamarqueses devolviam caixas alegando que o cliente considerava brinquedo de plástico material barato perto da madeira, e o próprio fundador da empresa preferia serrar tábua a moldar polímero.
A empresa, mesmo assim, apostou no vão. O filho do fundador tinha assumido a direção e enxergava no bloco algo que ninguém no setor enxergava: a peça não era um produto, era uma unidade de um sistema que poderia crescer indefinidamente.
Um sistema, porém, precisa de uma promessa mecânica. Sem uma trava confiável, cada caixa nova apenas repetia a mesma frustração e nenhuma criança acumularia peças de anos diferentes na mesma caixa.
A pergunta que sobrou na mesa de Billund era estreita e precisa: como fazer um bloco oco segurar outro com força suficiente para levantar a construção inteira, sem apertar tanto que a mão de uma criança não consiga separar os dois.
A resposta coube dentro do vazio da peça, e é ela que vale abrir agora.
Continue lendo ↓
|
|
|
|
I A invenção de hoje
Três tubos dentro do vazio
|
|
A peça é um bloco oco de plástico com pinos cilíndricos no topo e, escondidos por baixo, tubos verticais que ocupam o espaço entre esses pinos quando duas peças se encontram.
O desenho parece trivial de fora e resolve um problema de contato. Sem os tubos, um pino toca a parede interna do bloco de cima em pouquíssimos pontos, e a torre inteira depende de um atrito que qualquer torção lateral vence.
Com os tubos, a conta muda de natureza. Cada pino do bloco de baixo fica preso entre a parede externa do tubo e a parede interna da peça, e a fixação passa a acontecer por interferência entre superfícies que se comprimem levemente.
A trava não vem do encaixe perfeito, vem da deformação mínima. O tubo tem diâmetro calculado para que o pino entre forçado e o plástico ceda alguns micrômetros, e é essa tensão elástica constante que sustenta a construção e ainda permite desmontá-la com os dedos.
O que a peça reúne:
|
Pino cilíndrico no topo
superfície de contato circular, que agarra igual em qualquer direção
|
|
Tubo oco por baixo
aperta o pino por fora, dobrando os pontos de contato de dois para quatro
|
|
Parede lateral fina
cede o suficiente para o encaixe entrar sem lascar, e volta à forma ao sair
|
|
Vão interno vazio
economiza material e deixa o bloco leve o bastante para não vergar a torre
|
|
Medida modular
qualquer peça combina com qualquer outra, e o sistema não tem tamanho final
|
O termo técnico da casa para esse aperto é força de retenção. Ele descreve a faixa estreita em que o encaixe segura firme mas cede à mão, e a peça precisa entregar a mesma sensação na primeira montagem e alguns milhares de montagens depois.
A geometria também libertou a construção do alinhamento. Como o tubo agarra o pino por fora, uma peça pode ficar deslocada meio módulo sobre duas outras, e é essa sobreposição cruzada que dá rigidez a uma parede montada.
A precisão exigida é industrial, não artesanal. O molde trabalha com tolerâncias na casa de milésimos de milímetro, porque um pino um pouco largo trava para sempre e um pino um pouco estreito devolve a torre que cai sozinha.
O material entrou na equação depois e mudou a durabilidade. As primeiras peças eram de acetato de celulose, que empenava e desbotava com o tempo, e a troca para ABS em 1963 estabilizou a medida por décadas.
A consequência mais estranha do desenho é temporal. Como o encaixe depende de medidas fixas e não de um mecanismo, uma peça moldada em 1958 encaixa numa peça saída da fábrica hoje, e o sistema nunca precisou de uma segunda versão incompatível.
|
|
|
|
|
II Acidente ou projeto
Billund, 28 de janeiro de 1958
|
|
Não houve acaso na peça, houve uma encomenda interna com objetivo escrito. Godtfred Kirk Christiansen dirigia a empresa do pai em Billund e vinha tratando o bloco de plástico como fundação de um sistema desde 1954, quando estruturou a ideia de um brinquedo em que cada caixa aumentasse o valor das caixas anteriores.
O bloco também não nasceu do zero na Dinamarca. A empresa moldava desde 1949 uma peça derivada dos tijolos autotravantes do inglês Hilary Fisher Page, vendidos na Inglaterra sob a marca Kiddicraft, e o desenho original já trazia pinos no topo e vão oco embaixo.
|
O que faltava era a metade de baixo da peça. O bloco inglês e a cópia dinamarquesa seguravam por atrito de parede, e sem uma segunda superfície de contato nenhuma construção suportava ser levantada, girada ou transportada de um cômodo para o outro.
|
A busca foi metódica e o critério, mecânico. A equipe testou pinos internos maciços, cruzetas, nervuras e cilindros, cada geometria julgada por quanto peso a torre suportava e por quanta força a mão precisava fazer para separar duas peças.
O caminho que a encomenda seguiu:
|
1. Definir a exigência antes da forma. O alvo era um encaixe que segurasse a construção pelo topo e ainda saísse com os dedos, e cada protótipo foi medido contra esse par de números, não contra a aparência.
|
|
2. Escolher a geometria mais barata de moldar. O tubo oco venceu a cruzeta e o pino maciço porque gasta menos plástico, esfria mais rápido dentro do molde e distribui a pressão do encaixe em toda a circunferência.
|
|
3. Registrar a solução no relógio. O pedido de patente do princípio dos tubos foi depositado em 28 de janeiro de 1958, com hora anotada, e a data virou o marco oficial do desenho que a empresa usa até hoje.
|
|
"Só o melhor é bom o bastante."
Ole Kirk Christiansen, lema afixado na oficina da Lego em Billund, 1936
|
A frase acima já governava a oficina desde a fase da madeira e ganhou sentido novo na fase do plástico. Ela explica por que a empresa aceitou moldes caros e tolerâncias apertadas em um brinquedo barato, quando a concorrência tratava plástico como material de descarte.
O nome da casa também vinha da fase anterior. A empresa foi batizada em 1934 com a contração de duas palavras dinamarquesas que significam brincar bem, e a coincidência com o verbo latino que significa reunir só foi notada depois.
A aposta era grande para o tamanho da empresa. Uma máquina de injeção custava o equivalente a boa parte do faturamento anual da oficina, e o incêndio que destruiu a fábrica de madeira em 1960 acabou empurrando a casa para o plástico em tempo integral.
A recompensa apareceu no formato de compatibilidade. Como o desenho ficou congelado, a empresa nunca precisou pedir ao cliente que recomeçasse a coleção, e cada caixa vendida aumentou o valor de todas as peças já compradas antes.
|
|
|
